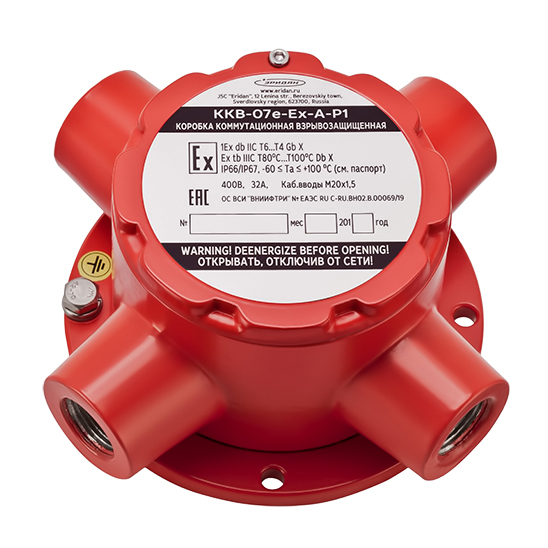

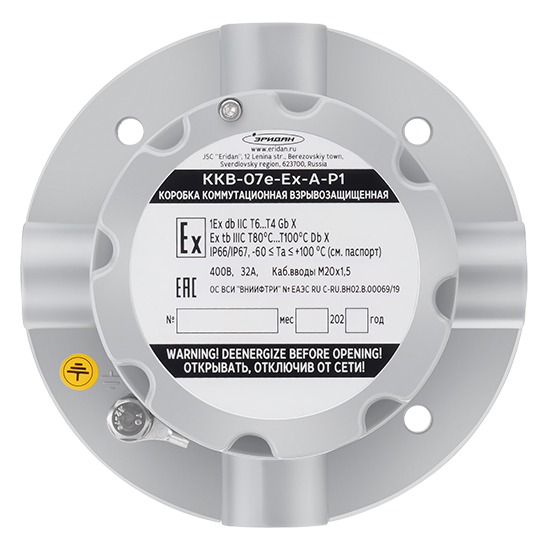

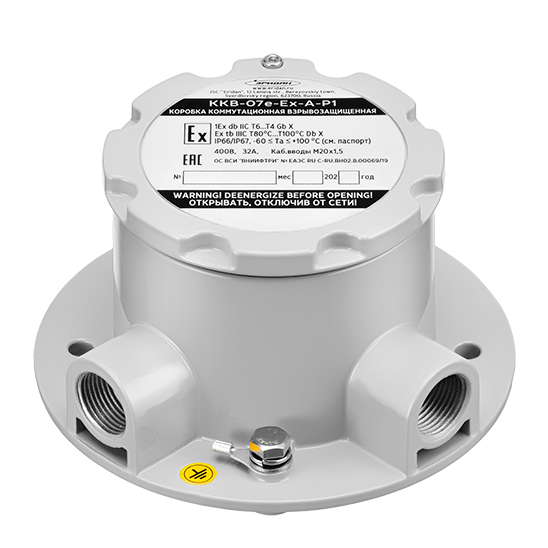

ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная (ал.сплав типоразмер Р1)
★ 5.00 отзывов0 вопросов
Описание
ККВ-07е-Ех-А-Р1-К Коробка коммутационная взрывозащищенная крестообразная (ал.сплав типоразмер Р1) с гарантией и доставкой от производителя.
Читать далееОписание
Предназначена для соединения и разветвления электрических цепей общего и специального назначения (контрольных и силовых кабелей систем автоматики и телемеханики, цепей управления, сигнализации и т.д.) во взрывоопасных зонах. Применяется на предприятиях химической, нефтегазодобывающей, нефтегазоперерабатывающей отраслей и взрывоопасных зонах других производств. Коробки ККВ-07е выпускаются в следующих вариантах: - ККВ…
Характеристики
Технические параметры
Ех-маркировка для взрывоопасных пылевых средEx tb IIIС Т80°C..T100°C Db Х
Ех-маркировка для взрывоопасных газовых сред1Еx db IIC T4..Т6 Gb X
Сечение зажимаемых проводов, мм²0,08 - 2,5
Коммутируемый ток, А, не более32
Напряжение, В, не более400
Температура эксплуатации коробок,°Сот - 60 до + 100
Масса, кг, не более1,0
Назначенный срок службы, лет, не менее10
Исполнение коробкиГабаритные размеры,
мм, не более
Объем оболочки, см3Размеры без окна, мм
ККВ-07е-Ех-А-Р1диаметр 135х76
НаименованиеКоличество на изделие
ККВ-07е-Ех-А-Р1-ПККВ-07е-Ех-А-Р1-У
коробка1
соединительные клеммы WAGOПо заказу
на 2 проводника5
на 3 проводника*
на 5 проводников*
клеммный ключ WAGO1
кольцо уплотнительное
d8мм для кабелей Ø6-8 мм
d10мм для кабелей Ø8-10 мм2
2
спец. ключ для крышки1
ключ шестигранный1
дюбель, саморез3
Информация о товаре
АртикулER010000000013-0000
Код товара487
БрендЭридан
Документация
3D-модель ККВ-07е-К (STEP)Чертеж с габаритными и посадочными размерами ККВ-07е (DXF)Чертеж с габаритными и посадочными размерами ККВ-07е-К (DWG)Извещение об изменении ИЛ ВСИ "ВНИИФТРИ" Установка в изделия АО "Эридан" адресных меток ООО "НИТА", ЗАО НВП "Болид", ГК "Рубеж" 23.10.2017Опросный лист для заказа коробки коммутационной взрывозащищеннойСправочная информация о кабельных вводахПаспорт ККВ-07еСертификат соответствия ТР ТС 012/2011 24-29 гг
